本系列是按照bilibili上刘永成博士的分享课的论文笔记，主要针对点云的规则化处理。对于一些有新颖的方法会讲得详细一些。
经典的一些针对点云的规则化处理的方法。包括：VoxelNet、SPLATNet和PointCNN
点云是无序且不规则的数据，无法用现有的卷积神经网络进行计算和训练。所以自然就出现将规则化处理和卷积相结合，前面部分用规则化处理，后面部分接上一般的神经网络进行端对端的学习和训练。
VoxelNet
2017年苹果公司基于点云的3D物体检测论文“VoxelNet: End-to-End Learning for Point Cloud Based 3D Object Detection”
具体思想

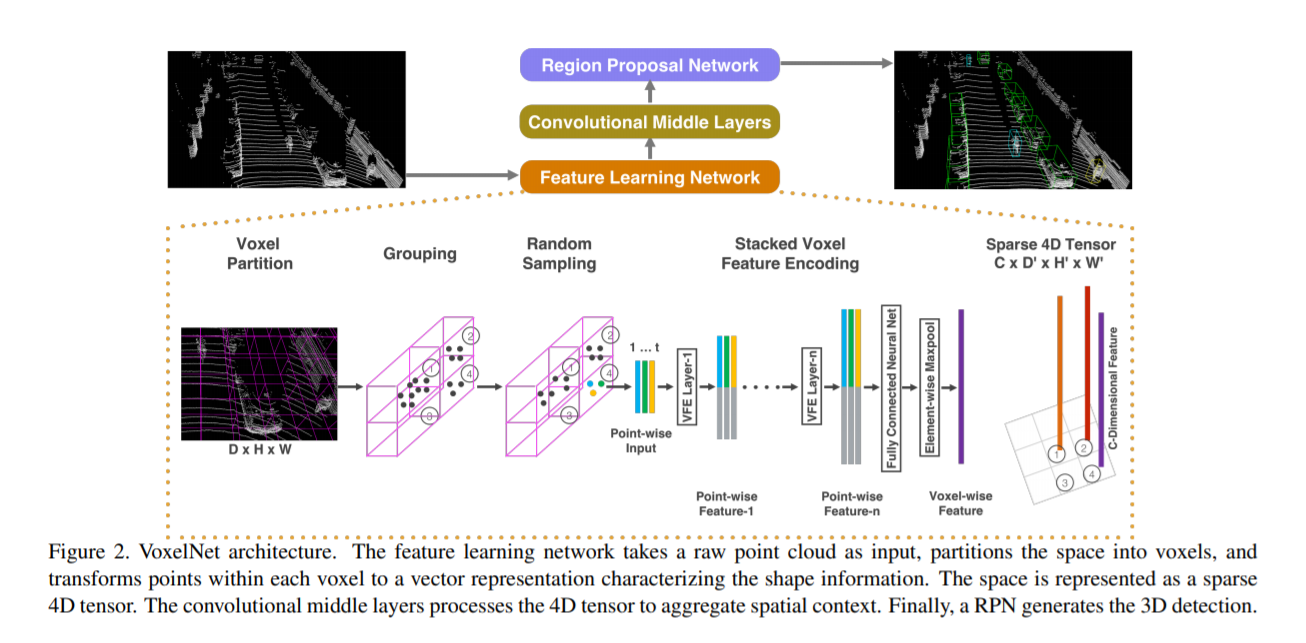

将三维点云划分为一定数量的Voxel，经过点的随机采样（使得较多点的网格采样后点变少，加快运行速度）以及归一化后（减少平移差异），对每一个非空Voxel使用若干个VFE(Voxel Feature Encoding)层进行局部特征提取，得到Voxel-wise Feature，然后经过3D Convolutional Middle Layers进一步抽象特征（增大感受野并学习几何空间表示），最后使用RPN(Region Proposal Network)对物体进行分类检测与位置回归。VoxelNet整个pipeline如下图所示。
核心部分
Voxel feature encoding layer
对点云划分后基本上是按照pointNet的方式进行特征提取，彩色的表示point feature(也即local feature)，灰色的表示这个划分中的global feature，concatenate之后再进行一个全连接层提取这个划分的总体特征。如图所示：
点云的高效查询

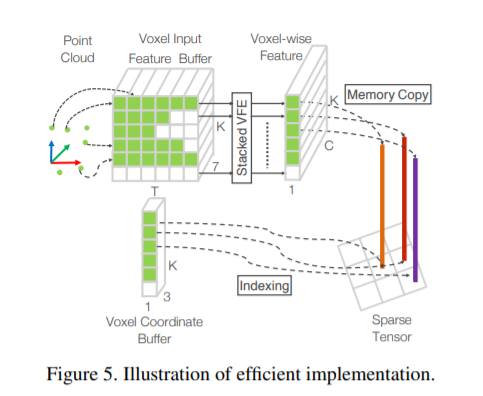

此外，由于点云具有高度的稀疏性以及密度不均匀性，作者利用哈希表查询的方式，可以做到快速找到每一个Voxel中的点在三维点云中的具体位置，如图所示：
SPLATNet
lattice映射到晶格网络+bilateral convolution双边卷积+hash index
（SPLATNet, CVPR 2018）
SplatNet 网络处理点云的主要motivation：
- 通过控制点云相应的lattice特征的尺度，利用双边卷积层实现不同分辨率下的点云特征提取，类似经典CNN中的层级特征提。
- 利用splat 和 slice操作，实现特征（或信号）在2D（图像空间），3D空间（lattice空间）的嵌入转换，从而直观地融合2D图像特征和3D点云特征，进行multi-task 学习。
SplatNet 与 PointNet/PointNet++ 处理点云的不同：
- Pointnet/Pointnet++，需要设计对称函数（如max-pooling）来处理点云的无序性。SplatNet则不需要，它采用的主要模块BCLBCLBCL中的splat，convolve， slice都直接用到了点云的空间坐标（即相当于保持了一个统一的空间结构关系，具体地，即使采用不同的点云顺序，也会splat到permutohedral lattice空间的相同lattice点点集上）。因此SplatNet可以直接处理无序点云。
博客参考：https://blog.csdn.net/csuwoshikunge/article/details/100829567
PointCNN
NIPS 2018 论文《PointCNN: Convolution On x-Transformed Points》
具体思想
利用一个KxK的x-Transform矩阵来解决点的无序性，参照卷积的思想对点云进行最远点采样确定中心点，再通过K近邻的方式来近似卷积的特征提取，也可以进行分层次的特征提取，以实现类似卷积的多个size的特征融合。
具体操作
分层卷积

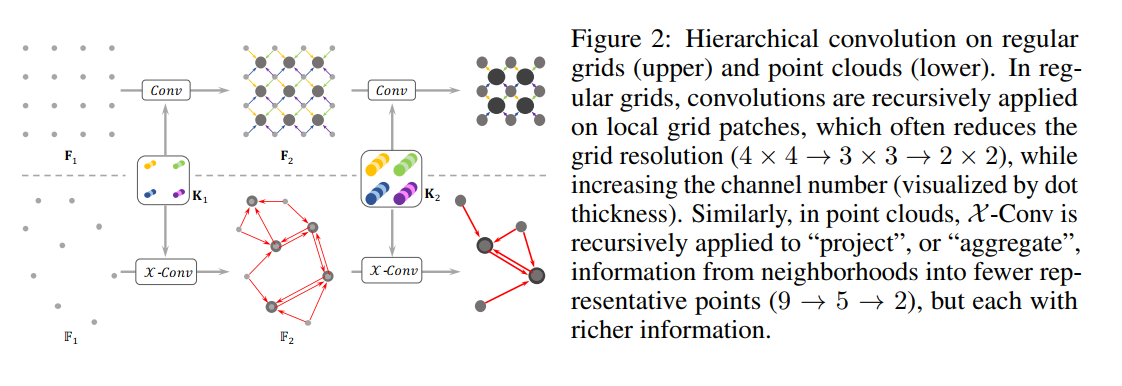

如图所示上面部分是正常卷积操作，下面部分是点云卷积操作。进行类比，浅层feature map的宽度大而深度小，深层feature map的宽度小而深度大，拥有更丰富的语义信息。具体确定采样多少个点由最远点采样设置而定，K值也是超参数点需要人为设定，类似于卷积kernel的size。
X-Conv操作

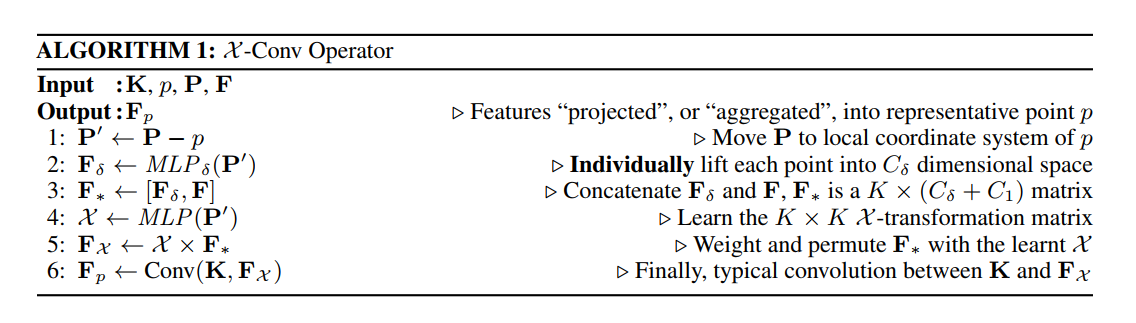

如图所示，K代表Conv的卷积核，$p$代表采样中心点，P是采样中心点的K个最近邻点集，F是输入的点的特征。
- 第一步：去中心化，移除平移对局部的影响
- 第二步：提取逐点的特征
- 第三步：Concatenate操作
- 第四步：计算KxK的X-transformation矩阵，类似现在用得多的attention矩阵，计算K个点之间的权重。
- 第五步：相乘
- 第六步：卷积，可以用可分离卷积、可形变卷积、dialted conv等，提取特征。
PointCNN Architectures
思考
- 是否考虑在进入x-conv之前采用类似pointNet的T-Net操作消除一部分平移和旋转的影响。
- 在x-conv的计算过程中多加入类似resnet和densenet的多个size的连接，因为K近邻的方式进行特征提取，势必会有损失，在原始点云中进行多轮不同中心点和K值定义的采样能减少信息损失。
- 对于点云分布不均匀的方式，KNN的方式不太适用，文中也说这种情况K个点的随机采样要更加优先。
